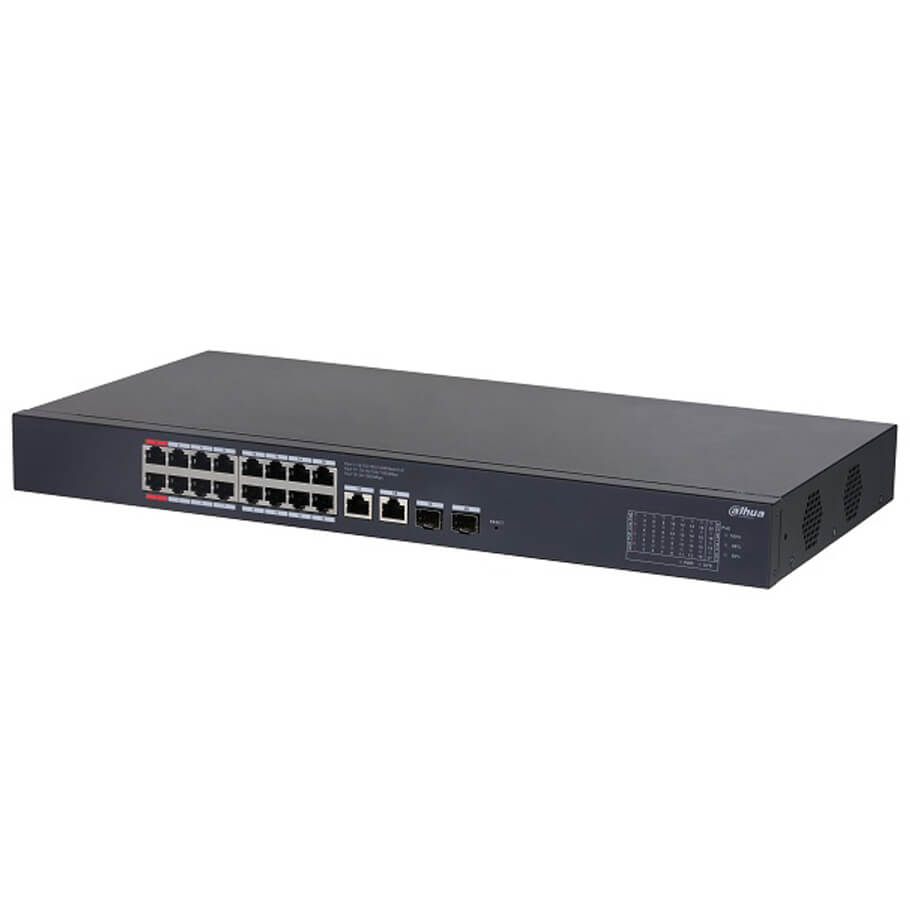

Switch poe 16 cổng dahua DH-CS4220-16GT-135

Dahua DH-CS4220-16GT-135 – Switch PoE Cloud 20 cổng cho hệ thống camera giám sát

DH-CS4220-16GT-135 là switch PoE Cloud 20 cổng của Dahua, kết hợp 16 cổng PoE với 4 cổng uplink tốc độ gigabit. Thiết bị hướng đến các hệ thống camera giám sát cần cấp nguồn và truyền dữ liệu qua một sợi cáp mạng duy nhất, đồng thời cho phép quản lý tập trung từ xa. Với khả năng quản lý qua Cloud, người vận hành có thể theo dõi và xử lý sự cố mà không phải có mặt trực tiếp tại vị trí lắp đặt.

Quản lý từ xa qua Cloud và ứng dụng

Switch hỗ trợ quản lý từ xa qua Cloud (Dolynk Care), giúp giảm chi phí và nhân công bảo trì. Thiết bị mới được thêm vào hệ thống dễ dàng bằng mã QR. Người dùng có thể quản lý qua ứng dụng di động và qua web. Các chức năng giám sát thiết bị, bật tắt và khởi động lại từ xa, cảnh báo khi có thiết bị mất kết nối, cùng khả năng tự động tạo cây sơ đồ kết nối đều được tích hợp sẵn, phù hợp với mô hình ít người vận hành nhưng có nhiều điểm camera phân tán.

Cổng giao tiếp và cấu trúc kết nối

• 16 × RJ-45 10/100/1000 Mbps (PoE) dành cho camera và thiết bị đầu cuối.
• 2 × RJ-45 10/100/1000 Mbps (uplink) để kết nối lên thiết bị mạng phía trên.
• 2 × SFP 1000 Mbps (uplink) cho kết nối quang, phù hợp khi khoảng cách truyền dẫn vượt khả năng của cáp đồng.

Tổng số cổng mạng là 16 cổng RJ-45 10/100/1000 Mbps hỗ trợ PoE, 2 cổng uplink RJ-45 và 2 cổng uplink quang SFP 1 Gbps.

Chuẩn cấp nguồn PoE và công suất

Thiết bị đáp ứng các tiêu chuẩn cấp nguồn IEEE802.3af, IEEE802.3at, Hi-PoE và IEEE802.3bt. Cổng 1-2 có thể cấp tối đa 90W mỗi cổng, phù hợp cho camera speedome công suất cao. Cổng 3-16 cấp tối đa 30W mỗi cổng. Tổng công suất PoE của switch đạt tối đa 135W. Switch hỗ trợ quản lý công suất tiêu thụ PoE, giúp người vận hành nắm được mức tiêu thụ thực tế của từng cổng.

Tính năng PoE thông minh và PoE Extend

Switch hỗ trợ Intelligent PoE, PoE Watchdog, giao thức LLDP, VLAN và LOOP Detection. Những tính năng này hỗ trợ vận hành ổn định hơn khi hệ thống có nhiều thiết bị kết nối và cần theo dõi trạng thái đường truyền. Chế độ PoE Extend cho phép khoảng cách truyền tín hiệu và nguồn tối đa 250m, hữu ích cho các vị trí camera xa tủ mạng mà không muốn phát sinh thêm thiết bị trung gian.

Hiệu năng chuyển mạch

• Khả năng chuyển tải: 40 Gbps.
• Tốc độ chuyển tiếp gói tin: 29.76 Mpps (29.76 triệu gói/giây).
• Kích thước gói Jumbo: tối đa 15K Byte.
• Dung lượng MAC: 8.000 địa chỉ MAC.
• VLAN hỗ trợ: tối đa 32 VLAN theo cổng (Port-based VLAN).

Các chỉ số này đáp ứng nhu cầu truyền tải dữ liệu hình ảnh từ nhiều camera cùng lúc trong một hệ thống giám sát cỡ vừa.

Giao thức và tiêu chuẩn mạng

Thiết bị tuân theo các tiêu chuẩn IEEE802.3, 802.3u, 802.3x, 802.3ab và 802.3z. Ngoài ra switch hỗ trợ STP/RSTP, DHCP Client và Flow Control 802.3x, góp phần kiểm soát luồng dữ liệu và giảm nguy cơ nghẽn mạng trong quá trình vận hành.

Nguồn điện và khả năng bảo vệ

Switch dùng nguồn tích hợp sẵn với dải điện áp 100-240 VDC, tần số 47-63 Hz, dòng tối đa 3 A. Khả năng chống sét đạt 4KV. Về bảo vệ tĩnh điện, thiết bị chịu được phóng điện qua không khí 8kV và tiếp xúc trực tiếp 6kV. Với sét lan truyền, mức bảo vệ là 4kV ở dạng thường và 2kV ở dạng vi sai, phù hợp cho lắp đặt trong môi trường có nguy cơ quá áp trên đường mạng.

Kích thước, khối lượng và cách lắp đặt

Switch có kích thước 440 mm × 220 mm × 44 mm (Dài × Rộng × Cao) và khối lượng 2.26 kg. Thiết bị hỗ trợ gắn tủ rack hoặc đặt trên bàn, thuận tiện cho cả tủ mạng tập trung lẫn vị trí lắp đặt nhỏ. Nhiệt độ hoạt động từ -10°C đến +55°C, phù hợp với nhiều điều kiện môi trường tại Việt Nam.

Ứng dụng phù hợp

DH-CS4220-16GT-135 phù hợp cho hệ thống camera giám sát tại cửa hàng, văn phòng, nhà xưởng hoặc tòa nhà nhỏ, nơi cần cấp nguồn PoE cho nhiều camera và muốn quản lý tập trung từ xa. Hai cổng Hi-PoE 90W đặc biệt hữu ích khi hệ thống có camera speedome, còn hai cổng SFP gigabit tạo phương án kết nối quang khi khoảng cách lên thiết bị mạng trung tâm là một trở ngại.
