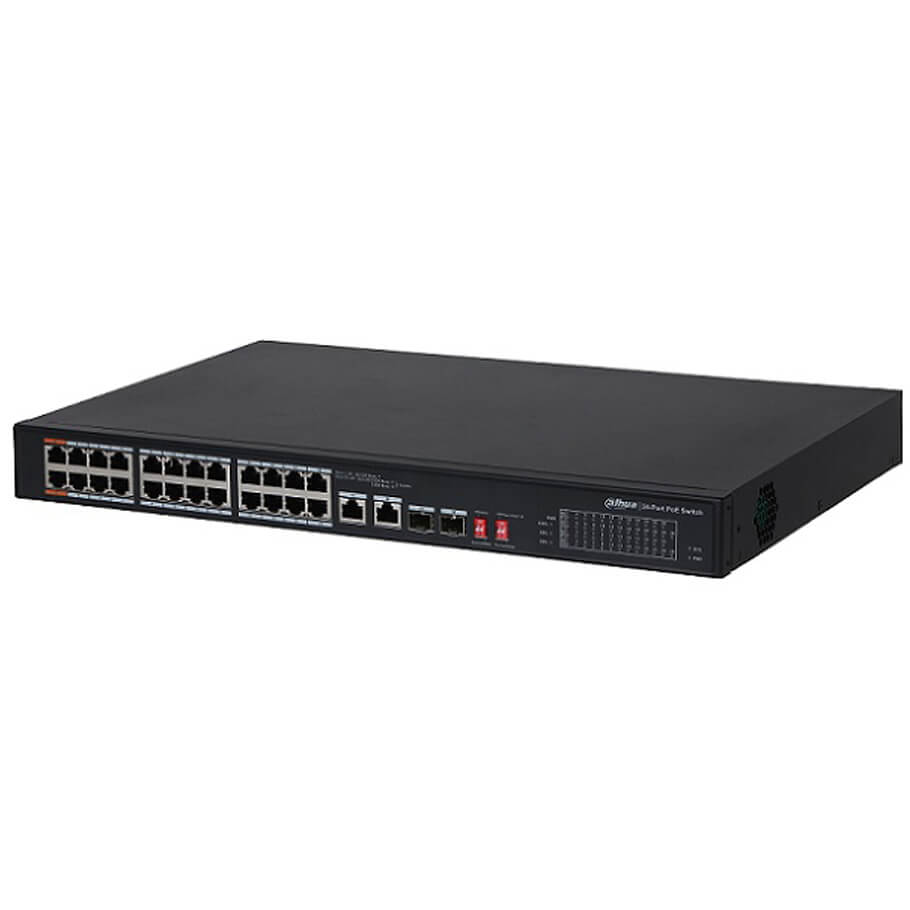

Switch poe 24 cổng dahua DH-PFS3226-24ET-240

Dahua DH-PFS3226-24ET-240 – Switch PoE 24 cổng Layer 2 Unmanaged cho hệ thống camera

DH-PFS3226-24ET-240 là switch PoE 24 cổng của Dahua, thiết kế cho nhu cầu cấp nguồn và truyền dữ liệu tập trung cho nhiều camera IP cùng lúc. Sản phẩm thuộc lớp Layer 2, vận hành theo cơ chế unmanaged, phù hợp với những hệ thống giám sát cần lắp đặt nhanh, ít thao tác cấu hình và không đòi hỏi giao diện quản trị phức tạp.

Cổng kết nối và khả năng cấp nguồn PoE

Thiết bị trang bị 24 cổng RJ45 tốc độ 10/100Mbps hỗ trợ PoE, đáp ứng việc kết nối số lượng lớn camera trong cùng một điểm tập trung. Phần uplink gồm 2 cổng RJ45 10/100/1000Mbps và 2 cổng SFP 1000Mbps dạng combo. Cần lưu ý rằng 4 cổng này không dùng đồng thời: thực tế chỉ sử dụng 2 cổng quang hoặc 2 cổng uplink RJ45.

Tổng công suất PoE tối đa của switch là 240W chia cho toàn bộ các cổng PoE. Trong đó, 2 cổng Hi-PoE 60W (phân biệt bằng màu cam) dành cho camera Speeddome, các cổng từ 3 đến 16 có mức 30W. Sản phẩm hỗ trợ các chuẩn PoE gồm IEEE802.3af, IEEE802.3at và Hi-PoE, giúp đấu nối được nhiều nhóm thiết bị đầu cuối có mức tiêu thụ nguồn khác nhau.

Khoảng cách truyền và chế độ mở rộng

Đường truyền hiệu dụng cho cổng PoE là không quá 100m với cáp cat5 hoặc cat6 ở tốc độ 10/100Mbps. Khi bật chế độ mở rộng đường truyền, khoảng cách có thể lên đến 250m với cáp cat6 ở tốc độ 10Mbps. Riêng cổng SFP cho phép kết nối quang trong khoảng 0 đến 100km tùy module sử dụng.

Tính năng vận hành và quản lý đường truyền

Switch tích hợp PoE Watchdog (PD Alive), VLAN port isolation và QoS. PoE Watchdog hỗ trợ giám sát trạng thái thiết bị đầu cuối nhận nguồn qua mạng, hữu ích khi hệ thống có nhiều camera ở xa hoặc khó tiếp cận để kiểm tra trực tiếp. VLAN port isolation giúp tách lưu lượng giữa các cổng, còn QoS hỗ trợ phân loại và ưu tiên luồng dữ liệu trong quá trình truyền tải.

Đây là thiết bị Layer 2 unmanaged và không hỗ trợ giao diện web, nên việc thiết lập được thực hiện thông qua các nút chế độ trên thiết bị thay vì trình duyệt quản trị.

Hiệu năng chuyển mạch và bộ nhớ đệm

Công suất chuyển mạch đạt 8.8 Gbps, tốc độ chuyển gói 6.5472 Mpps. Bảng địa chỉ MAC 8K và bộ nhớ đệm 4 Mbit giúp thiết bị xử lý lưu lượng của nhiều cổng cùng lúc trong các mô hình triển khai camera tập trung.

Nguồn điện, mức tiêu thụ và điều kiện môi trường

Thiết bị dùng nguồn AC100-240V, tần số 50/60Hz. Công suất tiêu thụ ở trạng thái nhàn rỗi là 5W và có thể lên tới 240W khi tải tối đa. Nhiệt độ hoạt động từ 10°C đến 55°C, độ ẩm 10% đến 90%. Kích thước 440 × 300 × 44 mm phù hợp lắp đặt trong tủ rack hoặc vị trí tập trung thiết bị mạng.

Ứng dụng phù hợp

Với 24 cổng PoE và tổng công suất tối đa 240W, DH-PFS3226-24ET-240 phù hợp cho các hệ thống camera IP quy mô vừa cần điểm cấp nguồn và truyền dữ liệu tập trung, ví dụ tòa nhà nhiều tầng, cửa hàng lớn, kho bãi hoặc khu vực có camera phân bố cách xa nhau. Khả năng hỗ trợ Hi-PoE 60W cho phép đấu nối cả các mẫu camera Speeddome tiêu thụ nguồn cao, trong khi cổng SFP giúp mở rộng kết nối quang về trung tâm ở khoảng cách lớn.
