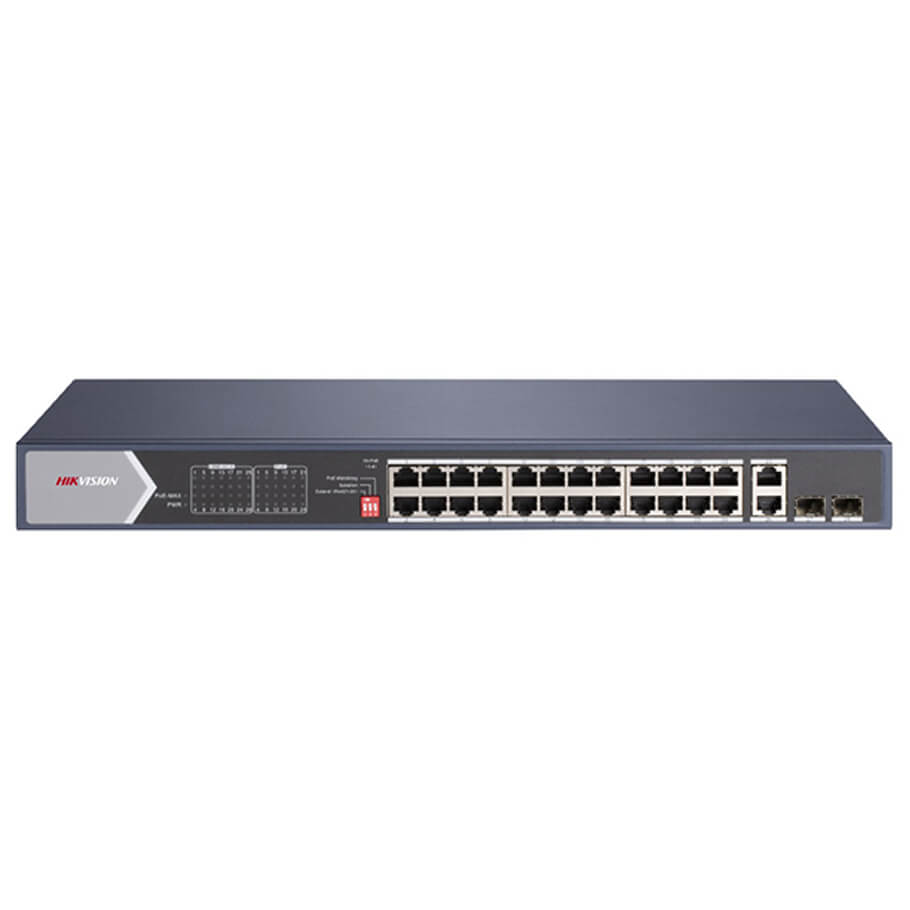

Hikvision DS-3E0528HP-E – Switch PoE 24 cổng Gigabit cho hệ thống camera
Hikvision DS-3E0528HP-E là switch mạng 24 cổng PoE dành cho hệ thống camera giám sát và hạ tầng mạng cần cấp nguồn qua cáp mạng. Thiết bị kết hợp cổng Gigabit PoE, cổng uplink RJ45 và SFP quang, hỗ trợ chuẩn IEEE 802.3af/at/bt cùng khả năng cấp nguồn Hi-PoE cho các thiết bị tiêu thụ công suất lớn. Vỏ kim loại, thiết kế không quạt giúp DS-3E0528HP-E phù hợp lắp đặt trong phòng kỹ thuật, tủ rack hoặc khu vực cần vận hành êm.
Cổng kết nối và khả năng cấp nguồn PoE
DS-3E0528HP-E cung cấp 16 cổng Gigabit PoE, 2 cổng Gigabit RJ45 và 2 cổng Gigabit SFP quang. Danh sách cổng mạng gồm 24 cổng Gigabit PoE, trong đó cổng 1-4 là cổng Hi-PoE với công suất tối đa 90W mỗi cổng, các cổng 5-24 là cổng PoE thường với công suất tối đa 30W mỗi cổng. Tổng công suất PoE của thiết bị đạt 370W, công suất tối đa toàn thiết bị 400W. Nhờ tự tương thích chuẩn IEEE 802.3af/at/bt, switch có thể cấp nguồn cho nhiều nhóm thiết bị đầu cuối khác nhau mà không cần cấu hình lại chuẩn nguồn.
Hai cổng uplink Gigabit RJ45 và hai cổng Gigabit SFP quang cho phép kết nối switch với thiết bị mạng phía trên hoặc truyền dẫn quang khi khoảng cách cáp đồng bị giới hạn. Đây là lựa chọn phù hợp cho hệ thống camera IP tập trung, nơi cần vừa cấp nguồn vừa truyền dữ liệu trên cùng một sợi cáp mạng.
Truyền dẫn xa và chế độ mở rộng
Switch hỗ trợ truyền dẫn khoảng cách xa tối đa 300m ở chế độ mở rộng, áp dụng cho cổng 21-24. Khả năng này giúp xử lý các vị trí camera hoặc thiết bị đầu cuối nằm xa tủ mạng, vượt giới hạn thông thường của cáp mạng, trong khi vẫn giữ vai trò cấp nguồn PoE.
PoE watchdog, cách ly cổng và chuyển mạch
DS-3E0528HP-E được trang bị PoE watchdog và port isolation. PoE watchdog hỗ trợ giám sát trạng thái cấp nguồn cho thiết bị đầu cuối, còn port isolation giúp tách lưu lượng giữa các cổng theo thiết kế của switch, hạn chế ảnh hưởng lẫn nhau trong cùng một hệ thống. Thiết bị hỗ trợ wire-speed forwarding, tốc độ chuyển mạch 56 Gbps, tốc độ chuyển gói 41.664 Mpps và bộ đệm gói 4.1 Mbit, đáp ứng nhu cầu truyền dữ liệu liên tục của hệ thống camera và thiết bị mạng.
Chống sét, nguồn và cấu trúc thiết bị
Các cổng PoE của switch có khả năng chống sét 6kV, giúp giảm rủi ro cho thiết bị khi đường cáp mạng chịu ảnh hưởng từ môi trường. Thiết bị dùng nguồn 100-240V AC và nguồn 220VAC theo mô tả nguồn, với công suất tối đa 400W. Vỏ kim loại, thiết kế không quạt và hỗ trợ gắn rack; kích thước 440 × 44 × 220.8 mm, trọng lượng 2.98 kg. Nhiệt độ hoạt động từ 0 °C đến 45 °C, độ ẩm 5% đến 95% không ngưng tụ.
Ứng dụng phù hợp
Với 24 cổng Gigabit PoE, tổng công suất PoE 370W và các cổng Hi-PoE 90W, DS-3E0528HP-E phù hợp cho hệ thống camera IP quy mô vừa và lớn, các điểm cần cấp nguồn cho thiết bị tiêu thụ công suất cao, hoặc hạ tầng mạng cần kết hợp uplink RJ45 và uplink quang. Thiết kế không quạt và vỏ kim loại gắn rack thuận tiện khi lắp đặt trong phòng kỹ thuật, tủ mạng hoặc không gian làm việc cần hạn chế tiếng ồn.
Thông số kỹ thuật
| Network Parameters | |
| Port Number | 20 × gigabit PoE ports, 4 × gigabit Hi-PoE ports, 2 × gigabit RJ45 ports, and 2 × gigabit fiber optical ports |
| Port Type | RJ45 port, full duplex, MDI/MDI-X adaptive |
| Standard | IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3ab, and IEEE 802.3z |
| Forwarding Mode | Store-and-forward switching |
| Working Mode | Standard mode (default), Extend mode, Isolation mode, PoE watchdog mode |
| Ports for Long-distance Transmission | Ports 21 to 24 |
| MAC Address Table | 8 K |
| Switching Capacity | 56 Gbps |
| Packet Forwarding Rate | 41.664 Mpps |
| Internal Cache | 4.1 Mbits |
| PoE Power Supply | |
| PoE Standard | Ports 1 to 4: IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt Ports 5 to 24: IEEE 802.3af, IEEE 802.3at |
| PoE Power Pin | Ports 5 to 20: Ethernet cables 1/2/3/6 provide power supply. Ports 1 to 4 and 21 to 24: Ethernet cables 1/2/3/6 and 4/5/7/8 provide power supply simultaneously. |
| PoE Port | Ports 1 to 24 |
| Hi-PoE Port | Ports 1 to 4 |
| Max. Port Power | Ports 1 to 4: 90 W Ports 5 to 24: 30 W |
| PoE Power Budget | 370 W |
| Dialing Function | |
| Long Range | Ports 21 to 24: up to 300 m; and the speed rate of the port is 10 Mbps. |
| Port Isolation | Ports 1 to 24: port isolation mode to improve network security. |
| PoE Watchdog | Ports 1 to 24: auto detect and restart the cameras that do not respond. |
| General | |
| Shell | Metal material |
| Net Weight | 2.98 kg (6.57 lb) |
| Dimension (L × H × D) | 440 mm × 220.8 mm × 44 mm (17.32″ × 8.69″ × 1.73″) |
| Operating Temperature | -10 °C to 55 °C (14 °F to 131 °F) |
| Storage Temperature | -40 °C to 85 °C (-40 °F to 185 °F) |
| Operating Humidity | 5% to 95% (no condensation) |
| Storage Humidity | 5% to 95% (no condensation) |
| Power Supply | 100 to 240 VAC, 50/60Hz, Max. 6.5 A |
| Power Consumption in Idle | < 30 W |
| Max. Power Consumption | 400 W |
| Power Source | 400 W |
| Approval | |
| EMC | FCC (47 CFR Part 15, Subpart B); CE-EMC (EN 55032: 2015, EN 61000-3-2: 2014, EN 61000-3-3: 2013, EN 55024: 2010 +A1: 2015); RCM (AS/NZS CISPR 32: 2015); IC (ICES-003: Issue 6, 2016) |
| Safety | UL (UL 60950-1); CB (IEC 60950-1:2005 + Am 1:2009 + Am 2:2013); CE-LVD (EN 60950-1:2005 + Am 1:2009 + Am 2:2013) |
| Chemistry | CE-RoHS (2011/65/EU); WEEE (2012/19/EU); Reach (Regulation (EC) No 1907/2006) |
| Physical Interface | |
| Interface | Front panel: Back panel: |
| Available Model | |
| Model | DS-3E0528HP-E |
| Dimension (unit: mm) | |
| Dimension | 440 mm × 220.8 mm × 44 mm |
| Typical Application | |
| Application | Typical Application |
