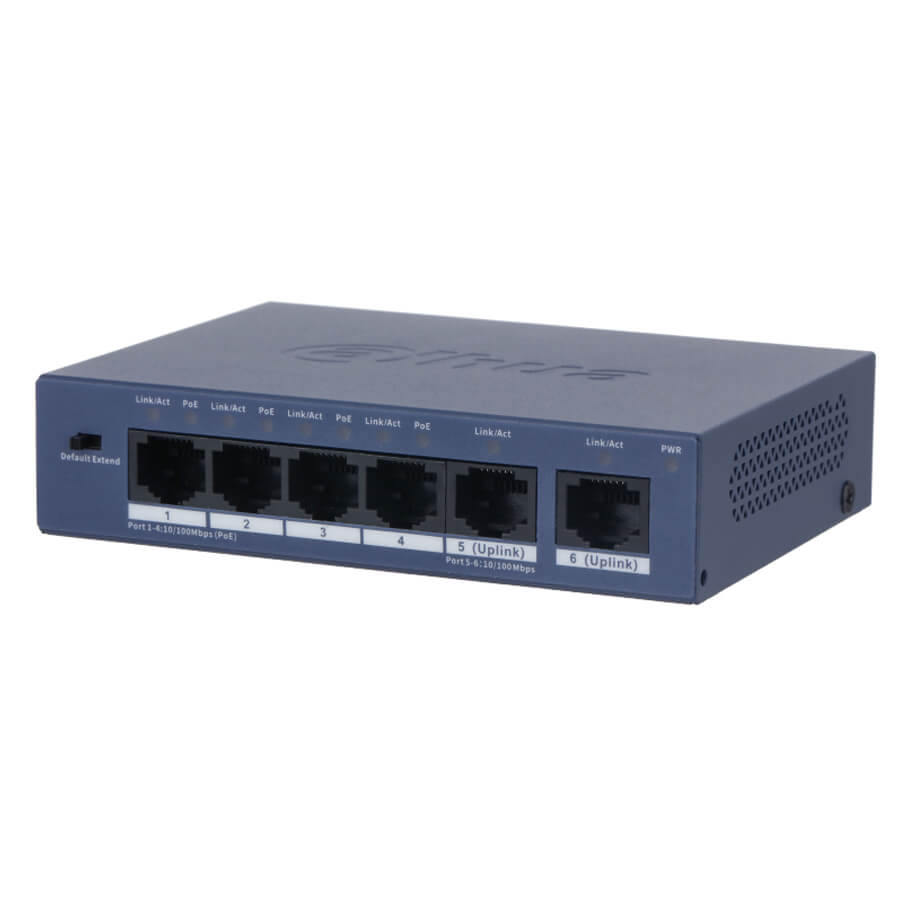

Switch poe 4 cổng dahua DH-S3006-4ET-36

Dahua DH-S3006-4ET-36 – Switch PoE 4 cổng, 2 cổng uplink cho hệ thống camera

DH-S3006-4ET-36 là thiết bị chuyển mạch thuộc dòng switch PoE của Dahua, được thiết kế cho nhu cầu cấp nguồn và truyền dữ liệu cho camera qua cáp mạng. Sản phẩm có 4 cổng PoE và 2 cổng uplink, phù hợp với các mô hình lắp đặt camera giám sát quy mô nhỏ, văn phòng, cửa hàng hoặc hộ gia đình. Với thiết kế nhỏ gọn, vỏ kim loại và khả năng lắp đặt linh hoạt, DH-S3006-4ET-36 giúp đơn giản hóa việc đi dây và tập trung nguồn cho các thiết bị đầu cuối.

Cổng kết nối và khả năng cấp nguồn PoE

Switch DH-S3006-4ET-36 sở hữu 4 cổng RJ-45 10/100 Mbps hỗ trợ PoE trên các cổng 1 đến 4, cùng 2 cổng RJ-45 10/100 Mbps Uplink ở cổng 5 và 6. Các cổng PoE cho phép vừa truyền dữ liệu vừa cấp nguồn cho camera qua cùng một sợi cáp mạng, giúp giảm bớt nguồn riêng và đơn giản hóa thi công. Tổng công suất PoE cho 4 cổng lên đến 36 W, trong khi mỗi cổng đơn lẻ có thể đạt tối đa 30 W. Thiết bị hỗ trợ hai chuẩn PoE phổ biến là IEEE 802.3af và IEEE 802.3at, đáp ứng nhiều loại camera có mức tiêu thụ nguồn khác nhau. Sơ đồ chân cấp nguồn PoE được quy định rõ: chân 1, 2, 4, 5 mang cực V+ và chân 3, 6, 7, 8 mang cực V-.

Chế độ PoE đường dài và DIP Switch

Thiết bị được trang bị DIP Switch cho chế độ Long Distance PoE. Khi kích hoạt chế độ này, khoảng cách truyền dẫn của các cổng 1 đến 4 có thể đạt tới 250 mét, đồng thời tốc độ thương lượng có thể giảm xuống 10 Mbps. Đây là giải pháp hữu ích cho những vị trí lắp camera ở xa trung tâm mạng, nơi việc kéo cáp trong giới hạn thông thường gặp khó khăn. Chế độ mở rộng đường truyền lên đến 250m được nguồn ghi nhận áp dụng cho cáp cat6 ở tốc độ 10 Mbps.

Hiệu năng chuyển mạch

DH-S3006-4ET-36 hoạt động ở dạng Unmanaged, tức không cần cấu hình phức tạp mà vẫn đảm bảo kết nối ổn định. Công suất chuyển mạch đạt 1.2 Gbps và tốc độ chuyển tiếp gói tin đạt 0.893 Mpps. Bộ đệm gói tin có kích thước 768 Kbit, kích thước bảng MAC đạt 2K và hỗ trợ Jumbo Frame lên đến 2048 Byte. Những thông số này đáp ứng nhu cầu truyền tải dữ liệu hình ảnh từ các camera PoE trong cùng một hệ thống mạng nội bộ.

Bảo vệ chống sét và chống tĩnh điện

Sản phẩm được thiết kế với khả năng chống sét lên đến 6KV. Cụ thể, bảo vệ chống sét theo chế độ common mode đạt 6kV và chế độ differential mode đạt 1kV. Bên cạnh đó, thiết bị cũng có khả năng chống tĩnh điện với phóng điện qua không khí đạt 8kV và phóng điện tiếp xúc đạt 6kV. Những lớp bảo vệ này góp phần tăng độ bền cho switch khi hoạt động trong môi trường có nguy cơ quá áp hoặc tĩnh điện, đặc biệt khi lắp đặt ngoài trời hoặc trong khu vực có nhiều thiết bị điện.

Nguồn cấp và mức tiêu thụ điện

Switch DH-S3006-4ET-36 sử dụng nguồn ngoài với thông số 53 V, 50/60 Hz, dòng điện tối đa 0.8 A. Mức tiêu thụ điện khi không tải là 1.3W và khi đầy tải là 38.3W. Việc dùng nguồn ngoài giúp thiết bị gọn nhẹ hơn và linh hoạt trong bố trí nguồn điện tại vị trí lắp đặt.

Kích thước, vật liệu và cách lắp đặt

Thiết bị có kích thước 115.5 mm × 84.3 mm × 27 mm và trọng lượng 0.19 kg, thuận tiện cho việc bố trí ở nhiều không gian khác nhau. Vỏ được làm từ kim loại tấm (Sheet Metal), hỗ trợ tản nhiệt và bảo vệ linh kiện bên trong. Sản phẩm có thể lắp đặt trên bàn (Desktop mount) hoặc treo tường (Wall mount), phù hợp với nhiều phương án thi công thực tế.

Điều kiện môi trường hoạt động

DH-S3006-4ET-36 hoạt động trong dải nhiệt độ từ -10 °C đến +55 °C và độ ẩm từ 10% đến 90% (RH), không ngưng tụ. Dải nhiệt độ này cho phép thiết bị làm việc trong nhiều điều kiện môi trường khác nhau, từ trong nhà đến các khu vực có nhiệt độ thay đổi.

Tiêu chuẩn truyền thông hỗ trợ

Thiết bị tuân thủ các chuẩn IEEE 802.3, IEEE 802.3u và IEEE 802.3x. Các chuẩn này đảm bảo khả năng tương thích với hầu hết thiết bị mạng và camera IP thông dụng, đồng thời hỗ trợ điều khiển luồng dữ liệu trong quá trình vận hành.

Ứng dụng thực tế

Với 4 cổng PoE và tổng công suất 36 W, DH-S3006-4ET-36 phù hợp cho các hệ thống camera giám sát nhỏ cần cấp nguồn trực tiếp qua cáp mạng. Hai cổng uplink cho phép kết nối switch với router, đầu ghi hoặc thiết bị mạng trung tâm, giúp mở rộng hệ thống khi cần. Chế độ Long Distance PoE hỗ trợ các vị trí camera ở xa, còn khả năng chống sét và chống tĩnh điện giúp thiết bị hoạt động bền bỉ hơn trong môi trường có nhiều yếu tố điện từ. Đây là lựa chọn đáng cân nhắc cho nhu cầu lắp đặt camera PoE gọn gàng, dễ triển khai và ít cấu hình.
